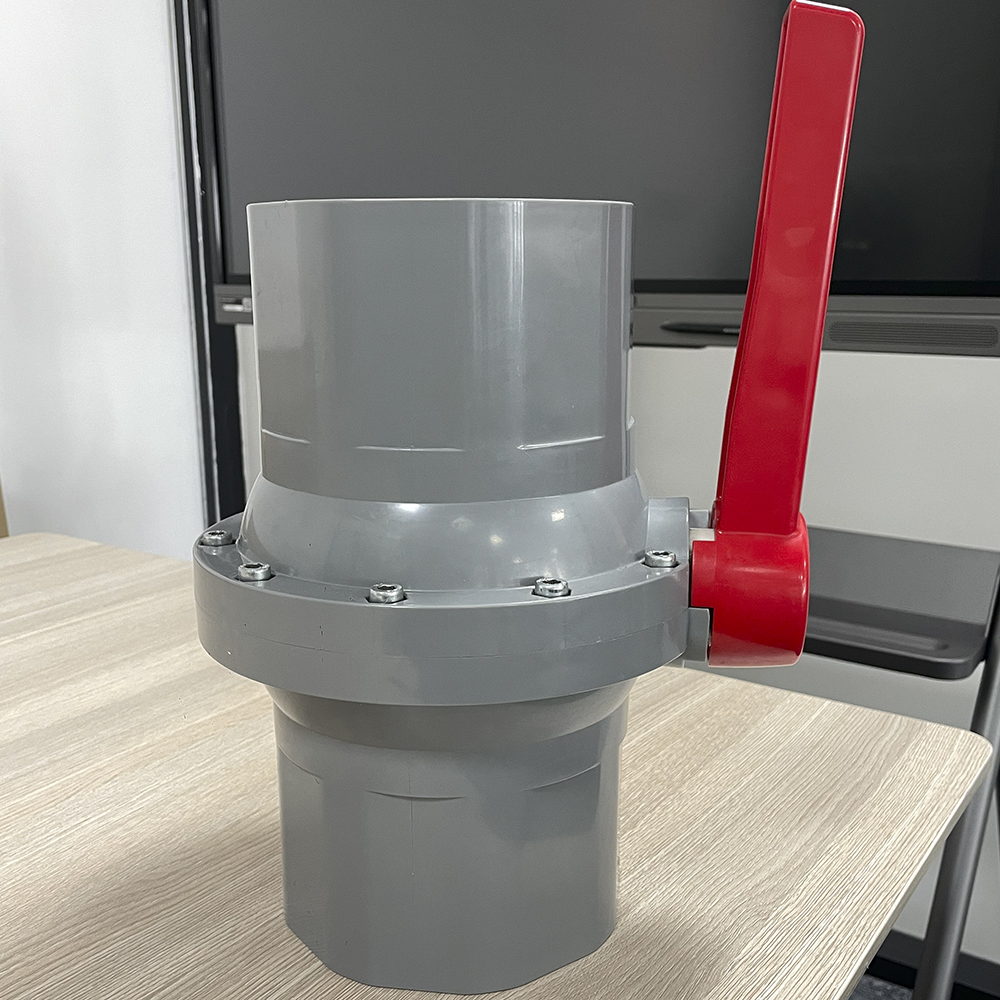

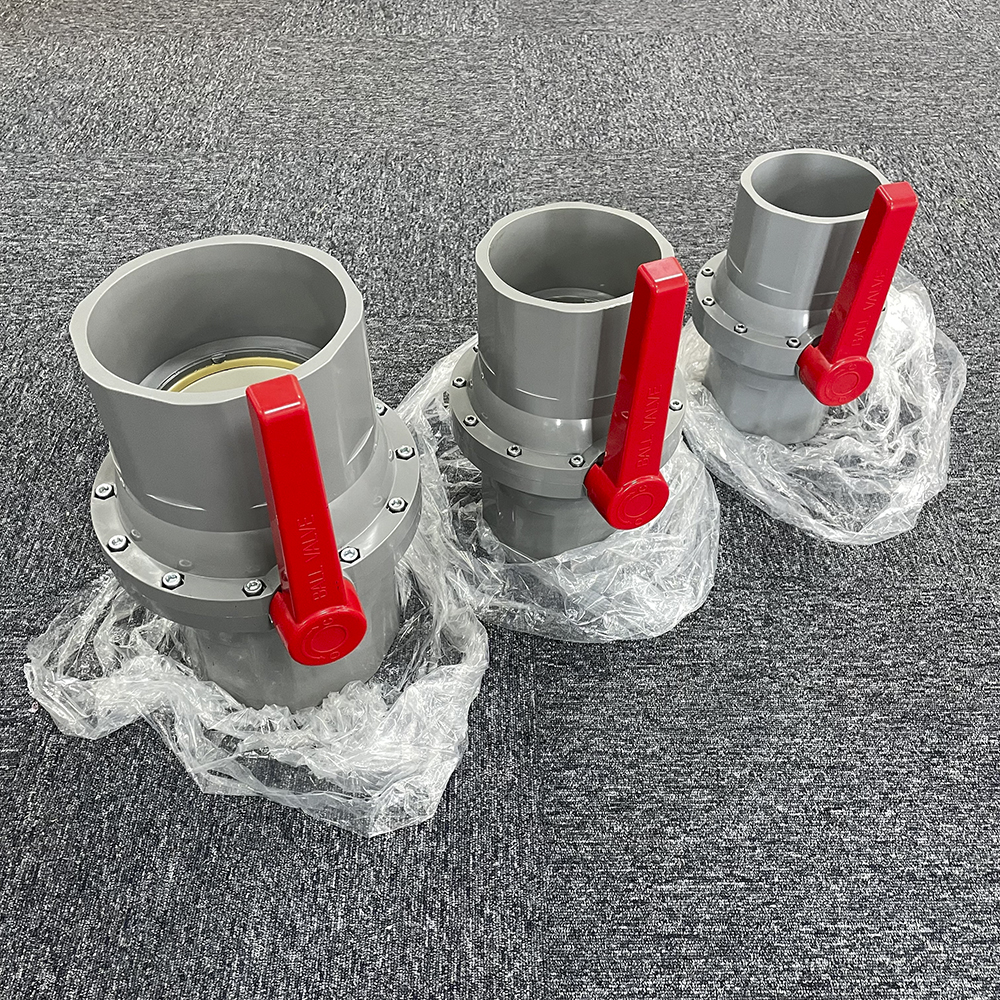

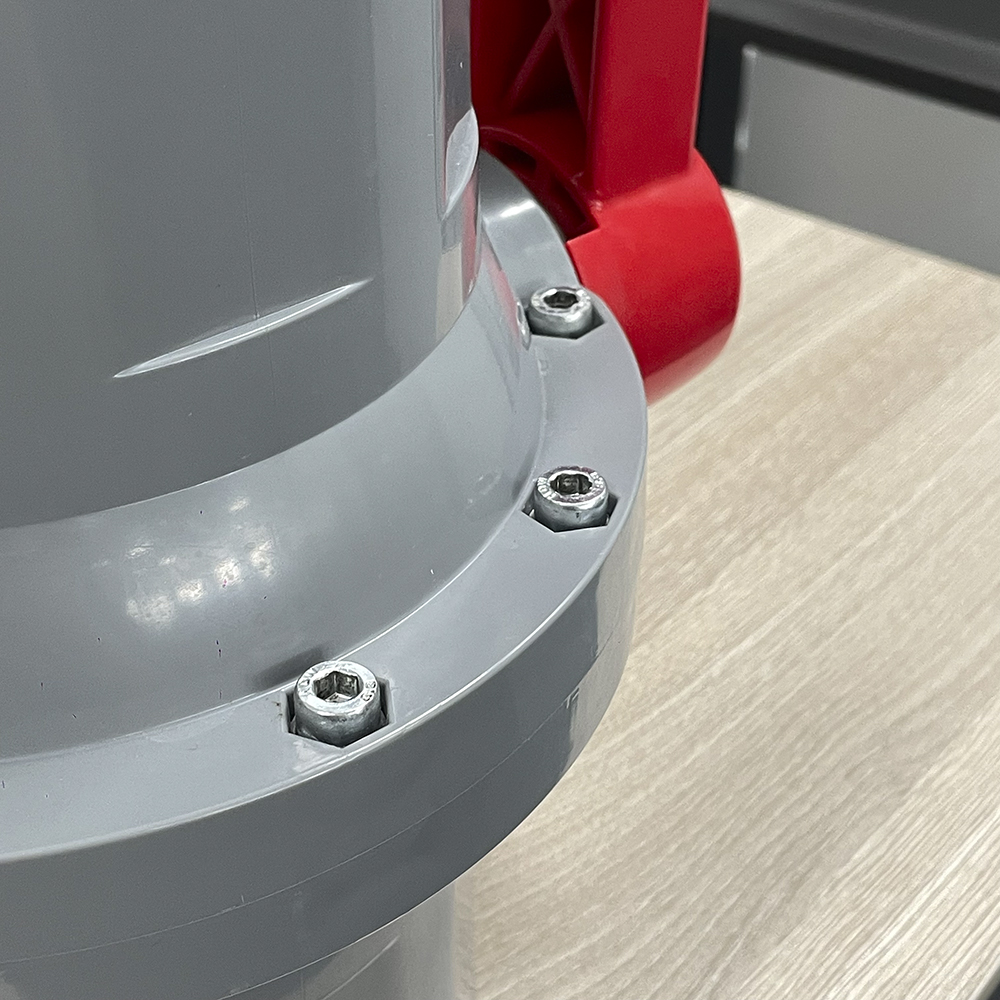

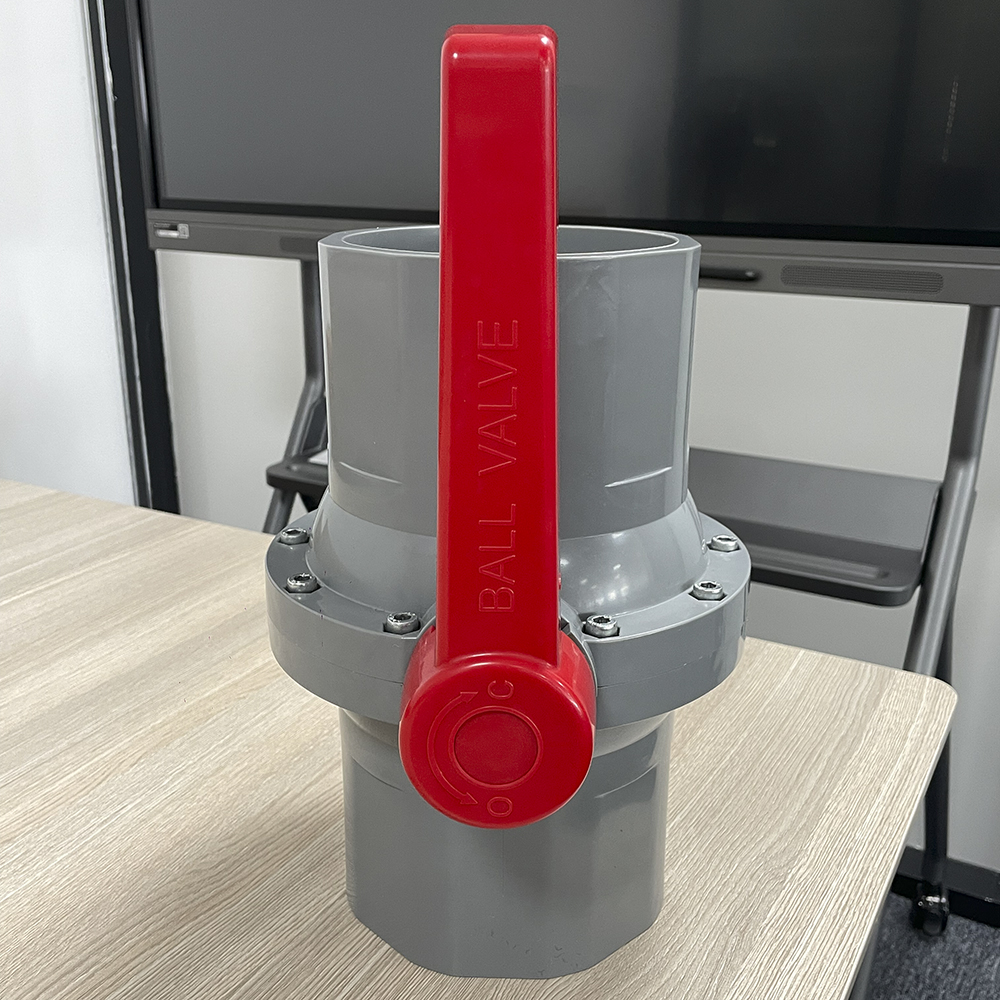

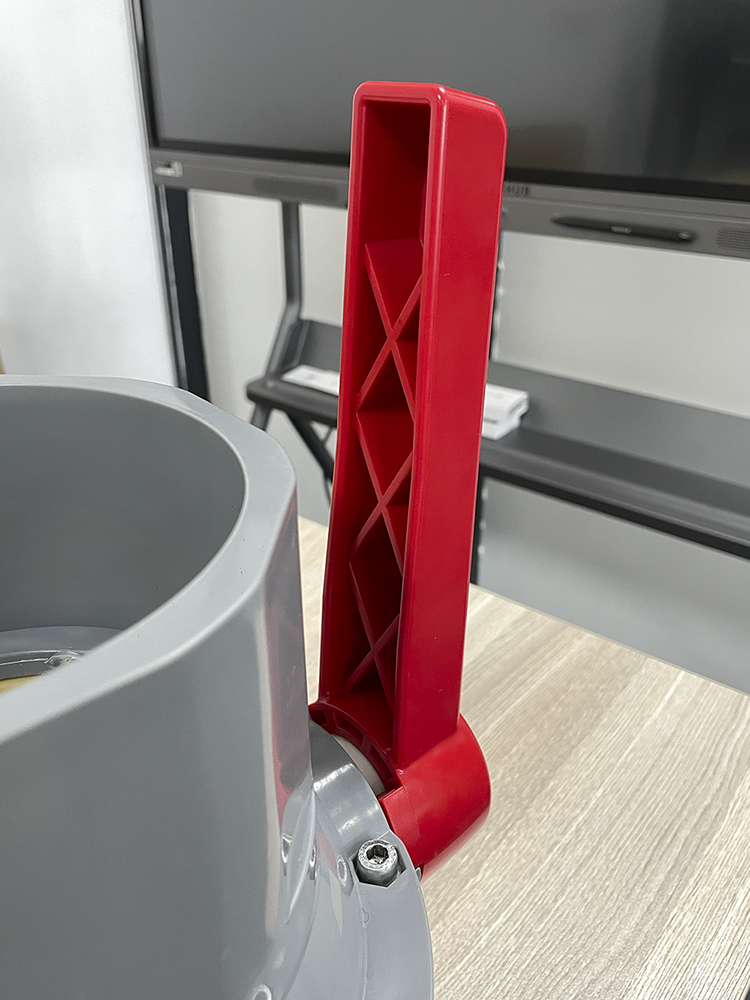

چين OEM اعلي معيار140MM 160MM 168MM 200MM اسٽينلیس سٹیل UPVC وڏي سائيز بال والو پروجيڪٽ DN200 ڪارخانو ۽ ٺاهيندڙن لاءِ

OEM اعلي معيار140MM 160MM 168MM 200MM اسٽينلیس سٹیل UPVC وڏي سائيز بال والو پروجيڪٽ DN200 لاءِ

مختصر وضاحت:

بال والو
1. نرم رنگ ۽ ڪمپيڪٽ ڊيزائن
2. Leakproff آپريشن؛
3.Light ۽ يونين ختم ڪرڻ آسان تنصيب
4. اقتصادي طور تي سستا ٽرانسپورٽ چارجز ۽ ڊگهي ڪم ڪندڙ زندگي
5.Well ۽ اعلي معيار ڪنٽرول
6. ماحول دوست، غير زهر
7. Weathering ۽ Abrasion مزاحمت ۽ شاندار ڪيميائي مزاحمت
8. وڏي پيماني تي تعمير، آبپاشي، صنعت ۽ ترڻ جي تلاء ۾ استعمال ڪيو
9.Small حڪم قابل قبول
10. ڪسٽمر جي ڊيزائن ۽ لوگو ڀليڪار آهن

ماپ:140MM 160MM 168MM 200MM

گڏيل پڄاڻي:ASTM BS DIN ISO JIS

ڪم جو دٻاء:PN16

اسان کي اي ميل موڪليو

پيداوار جي تفصيل

FAQ

پراڊڪٽ ٽيگ

ڏند ڪٿا ۽ جسماني نقشو

واحد پيداوار

اجزاء جو مواد

مواد جي وضاحت

نه.	حصو	مواد	مقدار
1	جسم	UPVC، CPVC	1
2	اسٽيم او-رنگ	EPDM، FPM (NBR)	1
3	اسٽيم	UPVC، CPVC	1
4	بال	UPVC، CPVC	1
5	سيٽ سيل	TPE، TPVC، TPO	2
6	ڪيپ	PVC، ABS	1
7	سنڀال	PVC، ABS	1
8	اسڪرو	SS304، اسٽيل	1

ماڊل سائيز پيٽرولر جي مقابلي واري جدول

طول و عرض												يونٽ
ماڊل	DN		15	20	25	32	40	50	65	80	100
	SIZE		1/2 "	3/4 "	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"	انچ
	thd./in	اين پي ٽي	14	14	11.5	11.5	11.5	11.5	8	8	8	mm
	thd./in	بي ايس پي ٽي	14	14	11	11	11	11	11	11	11	mm
	جي ايس	I	20	20	24	26	30	31	45	48	53	mm
		d1	22.3	26.3	32.33	38.43	48.46	60.56	76.6	89.6	114.7	mm
		d2	21.7	25.7	31.67	37.57	47.54	59.44	75.87	88.83	113.98	mm
	ANSI	I	18	20	24	26	30	31	45	48	53	mm
		d1	21.54	26.87	33.65	42.42	48.56	60.63	73.38	89.31	114.76	mm
		d2	21.23	26.57	33.27	42.04	48.11	60.17	72.85	88.7	114.07	mm
	دين	I	18	20	24	26	30	31	45	48	53	mm
		d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	mm
		d2	20	25	32	40	50	63	75	90	110	mm
	d		15	19	24	30	34	45	55	70	85	mm
	H		37	55	66	73	81	91	99	121	134	mm
	A		68	80	94	100	110	136	170	210	236	mm
	L		77	91	103	111	123	146	178	210	255	mm
	D		32	37.5	44	52	60	74	93	110	135	mm
