اعليٰ معيار جو پي وي سي بال والوز پائپ فٽنگ ٻه ٽڪرا بال والو سائي رنگ جي پلاسٽڪ هينڊل سان اسٽينلیس اسٽيل هينڊل 3M والو

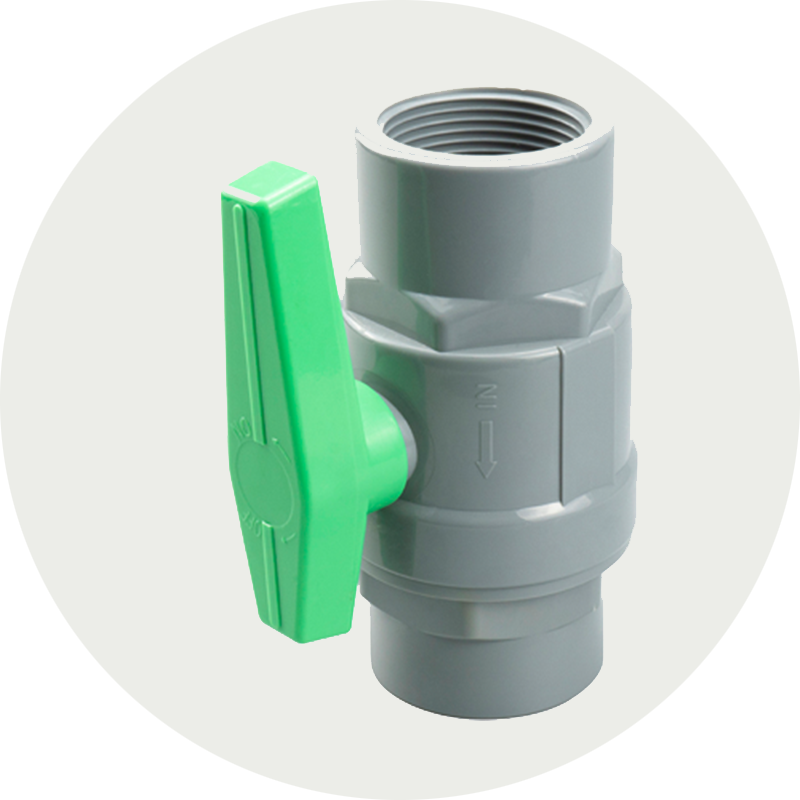

اعليٰ معيار جو پي وي سي بال والوز پائپ فٽنگ ٻه ٽڪرا بال والو سائي رنگ جي پلاسٽڪ هينڊل سان اسٽينلیس اسٽيل هينڊل 3M والو نمايان تصوير

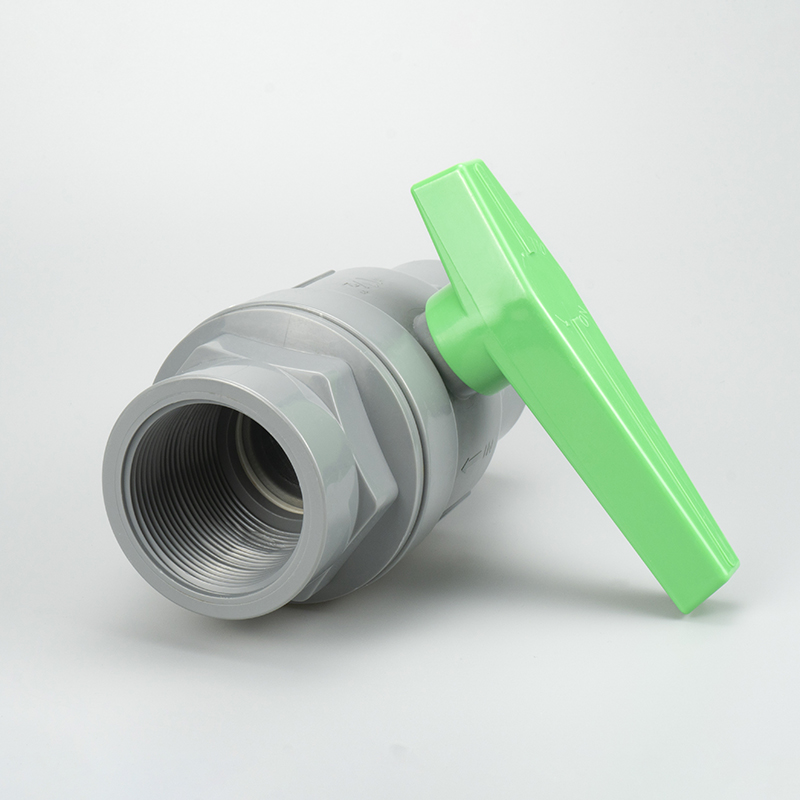

  • اعليٰ معيار جو پي وي سي بال والوز پائپ فٽنگ ٻه ٽڪرا بال والو سائي رنگ جي پلاسٽڪ هينڊل سان اسٽينلیس اسٽيل هينڊل 3M والو

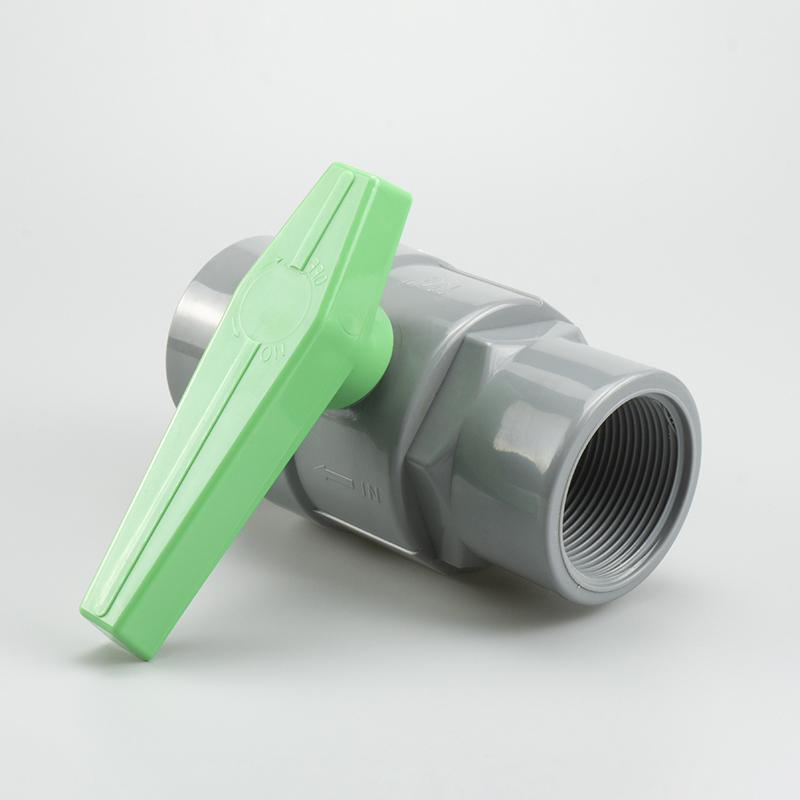

  • اعليٰ معيار جو پي وي سي بال والوز پائپ فٽنگ ٻه ٽڪرا بال والو سائي رنگ جي پلاسٽڪ هينڊل سان اسٽينلیس اسٽيل هينڊل 3M والو

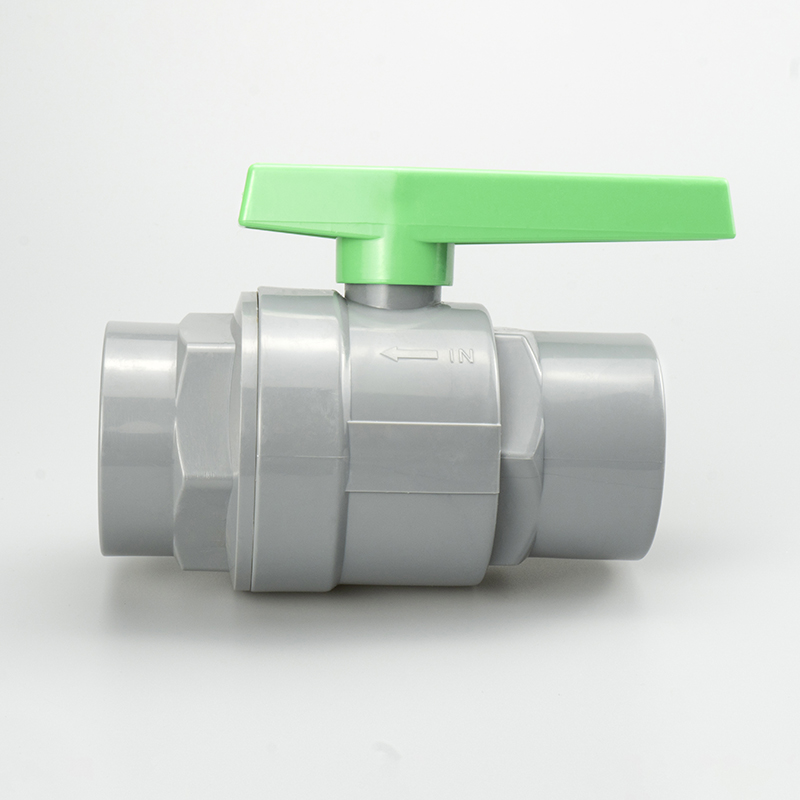

  • اعليٰ معيار جو پي وي سي بال والوز پائپ فٽنگ ٻه ٽڪرا بال والو سائي رنگ جي پلاسٽڪ هينڊل سان اسٽينلیس اسٽيل هينڊل 3M والو

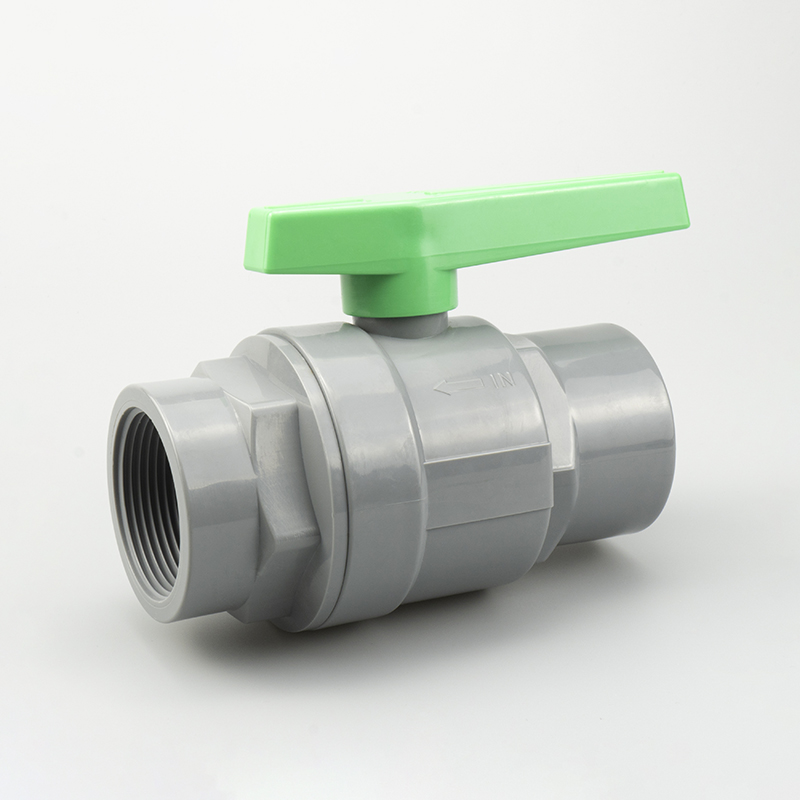

  • اعليٰ معيار جو پي وي سي بال والوز پائپ فٽنگ ٻه ٽڪرا بال والو سائي رنگ جي پلاسٽڪ هينڊل سان اسٽينلیس اسٽيل هينڊل 3M والو

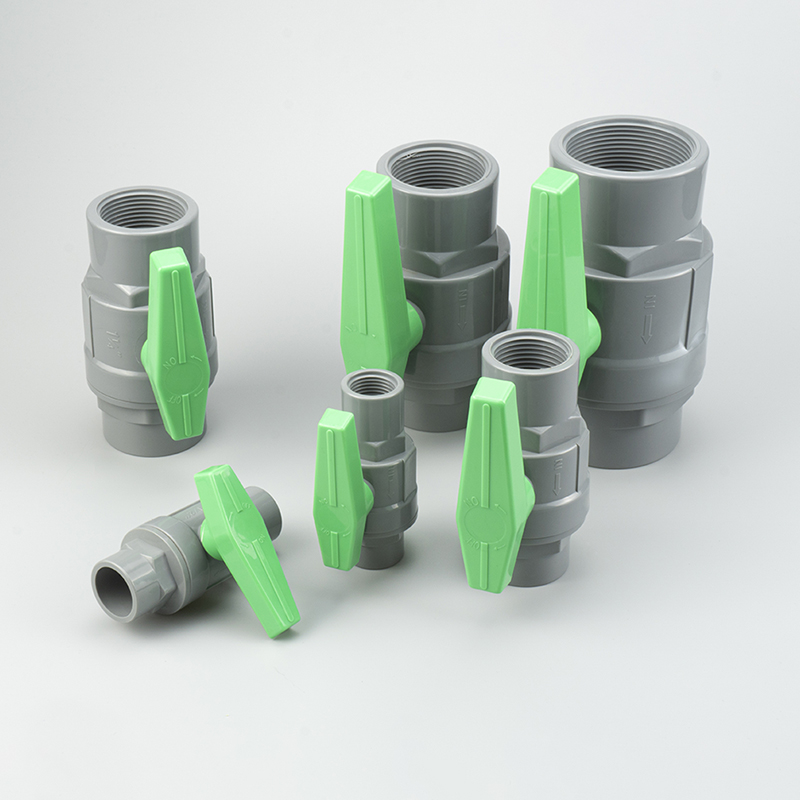

  • اعليٰ معيار جو پي وي سي بال والوز پائپ فٽنگ ٻه ٽڪرا بال والو سائي رنگ جي پلاسٽڪ هينڊل سان اسٽينلیس اسٽيل هينڊل 3M والو
  • اعليٰ معيار جو پي وي سي بال والوز پائپ فٽنگ ٻه ٽڪرا بال والو سائي رنگ جي پلاسٽڪ هينڊل سان اسٽينلیس اسٽيل هينڊل 3M والو

مختصر وضاحت:


  • ماپ:1/2" - 4"
  • گڏيل پڇاڙي:ساکٽ (ANSI/DIN/JIS/BS)
    ڌاڳو (اين پي ٽي/بي ايس پي ٽي)
  • ڪم ڪندڙ دٻاءُ:1/2" - 2" PN16=232PSI
    2-1/2" - 4" PN10=150PSI

    • پيداوار جي تفصيل

    سوال

    پراڊڪٽ ٽيگ

    جزوي مواد

    مواد جي وضاحت

    نه. حصو مواد مقدار
    1 جسم يو پي وي سي 1
    2 اسٽيم او-رنگ اي پي ڊي ايم، ايف پي ايم (اين بي آر) 1
    3 اسٽيم پوم 1
    4 بال ABS پليٽنگ ڪروم 1
    5 سيٽ سيل ٽي پي اي، ٽي پي وي سي، ٽي پي او 2
    6 هٿ پي وي سي/اي بي ايس 1



    ماڊل سائيز پيرا ميٽر جي مقابلي واري ٽيبل

    ماپ يونٽ
    ماڊل DN 15 20 25 32 40 50 65 80 100
    سائيز 1/2" 3/4" 1" 1-1/4" 1-1/2" 2" 2-1/2" 3" 4" انچ
    ٽي ڊي./اندر اين پي ٽي 14 14 11.5 11.5 11.5 11.5 8 8 8 mm
    بي ايس پي ٽي 14 14 11 11 11 11 11 11 11 mm
    جي آءِ ايس I 20 20 24 26 30 31 45 48 53 mm
    d1 22.3 26.3 32.33 38.43 48.46 60.56 76.6 89.6 114.7 mm
    d2 21.7 25.7 31.67 37.57 47.54 59.44 75.87 88.83 113.98 mm
    اي اين ايس آءِ I 18 20 24 26 30 31 45 48 53 mm
    d1 21.54 26.87 33.65 42.42 48.56 60.63 73.38 89.31 114.76 mm
    d2 21.23 26.57 33.27 42.04 48.11 60.17 72.85 88.7 114.07 mm
    ڊين I 18 20 24 26 30 31 45 48 53 mm
    d1 20.3 25.3 32.3 40.3 50.3 63.3 75.3 90.3 110.4 mm
    d2 20 25 32 40 50 63 75 90 110 mm
    d 15 19 24 30 34 45 55 70 85 mm
    H 37 55 66 73 81 91 99 121 134 mm
    A 68 80 94 100 110 136 170 210 236 mm
    L 77 91 103 111 123 146 178 210 255 mm
    D 32 37.5 44 52 60 74 93 110 135 mm
